實驗室小型噴霧干燥機安裝流程說明書:

一、整機安全檢查

      在拆箱后，請按照附表中干燥機《裝箱清單》進行設備整理，檢查各部分配件及干燥機機身是否完整。檢驗無誤后方可進行下一步驟。

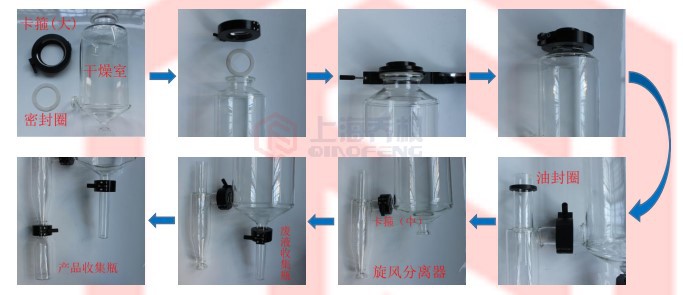

玻璃組件的安裝流程說明

      玻璃組件包含干燥室、旋風分離器、產品收集瓶、廢液（料）收集瓶

      玻璃組件的整個安裝操作均為與地面呈豎直方向上安裝，干燥室左下方瓶口朝向盡量與干燥機正面平行。油封圈U型環(huán)面方向朝上。

3供氣系統的安裝流程

      將干燥機機身左側的兩個粗細不同的膠管分別插入霧化噴槍對應的接口處。

      注：以下兩個系統的安裝建議在設備開啟后進行，默認已安裝好。

4輸料系統的安裝流程

      輸料系統包括蠕動泵及輸料管。蠕動泵位于觸摸屏的正上方，默認轉向為順時針。安裝輸料管時需要打開蠕動泵，并按照轉向放置即可。

5進料系統的安裝流程

      輸料系統安裝完畢后，將輸料管順時針轉向的出口連接到霧化噴槍的不銹鋼進料管上，注意插緊。

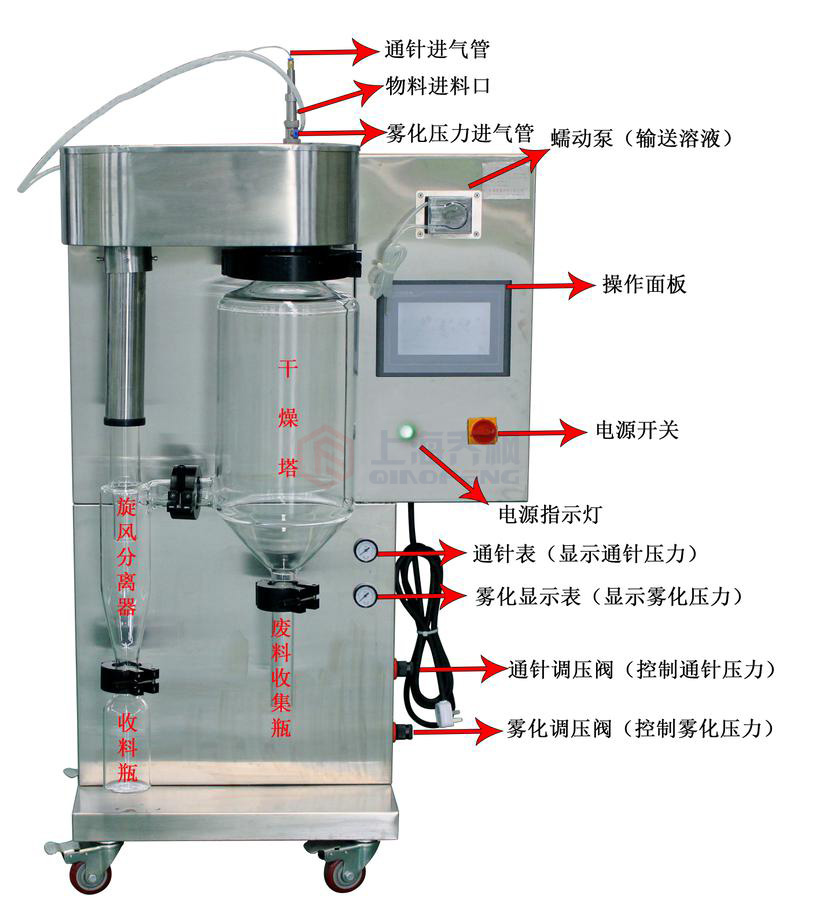

二、設備安裝說明及效果圖：
